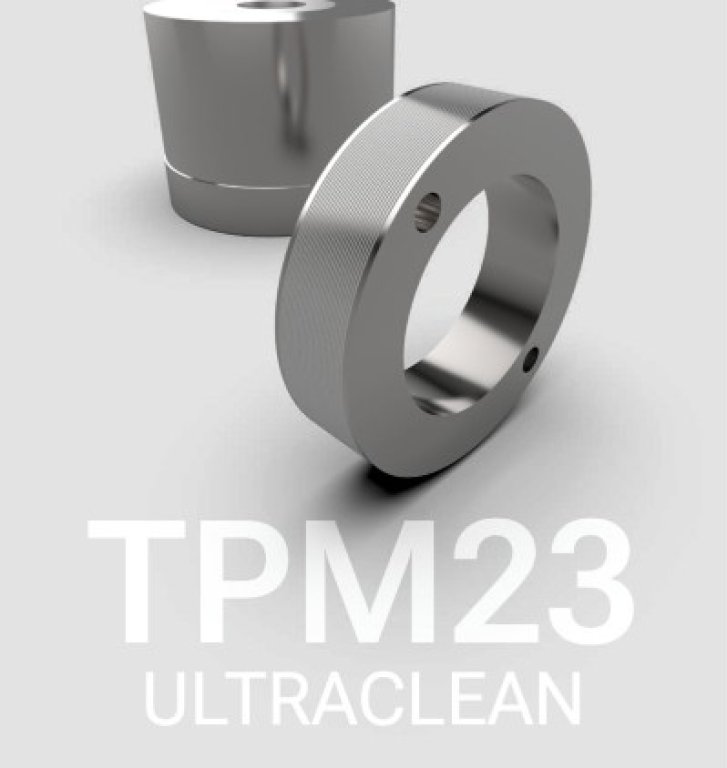

TPM23 PRIME (EN ISO PM HS 6-5-3 / X130WMoCrV6-5-4-3, DIN (Werkstoffnummer) 1.3344 / 1.3395, AISI PM M3-2, ASP2023) – niezniszczalny standard
Stal proszkowa TPM23 PRIME (1.3344 PM, M3-2 PM) to najwyższej klasy stal szybkotnąca i jest powszechnie stosowaną alternatywą dla gatunku ASP 2023 w segmencie PM HSS. Dzięki technologii metalurgii proszków (PM) i procesowi HIP, materiał ten oferuje unikalne połączenie ekstremalnej udarności z wysoką odpornością na ścieranie. Jest to wybór numer jeden dla narzędziowni produkujących wykrojniki, stemple i frezy, które muszą wytrzymać najcięższe warunki pracy bez ryzyka pęknięcia. IK STAL dostarcza pręty i formatki TPM23 PRIME (ASP2023) docięte na wymiar, zapewniając parametry niedostępne dla stali konwencjonalnych.
Zastosowanie stali proszkowej TPM23 PRIME (ASP2023) w produkcji wykrojników i narzędzi skrawających
Dlaczego TPM23 PRIME (1.3344 PM) jest wybierana częściej niż standardowe stale szybkotnące HSS?
Zastosowania TPM23 PRIME wynikają z połączenia bardzo dobrej udarności, dobrej odporności na zużycie oraz wysokiej wytrzymałości na ściskanie, zgodnie z kartą technologiczna:
- narzędzia skrawające (frezy, noże, trzpienie),
- narzędzia do cięcia i wykrawania na zimno,
- stemple i matryce,
- rolki do obróbki plastycznej na zimno,
- elektrody do maszyn zgrzewania ultradźwiękowego.
Dostępność i wymiary stali TPM23 PRIME
Dostępność i formy dostaw stali TPM23 PRIME (PM HS 6-5-3, PM M3-2) w IK STAL
IK STAL jest dostawcą stali narzędziowej TPM23 PRIME, znanej również jako
EN ISO PM HS 6-5-3 / X130WMoCrV6-5-4-3, DIN 1.3344 / 1.3395, AISI PM M3-2,
w szerokim zakresie form i wymiarów, bez ilości minimalnych.
Stal TPM23 PRIME (ASP2023) jest dostępna w IK STAL jako:
- pręty okrągłe w zakresie średnik od fi 8,40 do fi 302 mm
- bloki stalowe
- kostki cięte wg specyfikacji Klienta
Materiały ze stali TPM23 PRIME są docinane na wymagane przez Klienta wymiary, w tym na formatki, kostki oraz elementy pod indywidualne zastosowania narzędziowe.
IK STAL nie stosuje minimalnych ilości zamówienia.
IK STAL nie stosuje ograniczeń geograficznych – możliwe są dostawy krajowe i międzynarodowe, w tym UE oraz poza UE.
Oznaczenia i odpowiedniki stali TPM23 PRIME (PM HS 6-5-3)
| System / norma | Oznaczenie |
|---|---|
| EN ISO (EU) | PM HS 6-5-3 / X130WMoCrV6-5-4-3 |
| DIN (Werkstoffnummer) | 1.3344 / 1.3395 |
| AISI (USA) | PM M3-2 |
| JIS (JP) | PM SKH53 |
| GB (CHN) | CW6Mo5Cr4V3 |
| Nazwa handlowa TG Steel | TPM23 PRIME |
| Inne normy krajowe | odpowiedniki wg EN ISO HS 6-5-2 |
| Zbliżony do konkurencji | ASP2023 |
Skład chemiczny stali TPM23 PRIME (X130WMoCrV6-5-4-3)
| Pierwiastek | Zawartość [%] |
|---|---|
| C | 1.30 |
| Cr | 4.10 |
| Mo | 5.00 |
| W | 6.40 |
| V | 3.00 |
| Co | - |
Mikrostruktura stali TPM23 PRIME
Mikrostruktura stali TPM23 PRIME jest drobna i jednorodna, bez wydzieleń ani pasmowości węglików; typowy rozmiar węglików wynosi około 2 µm, a poziom czystości jest znacznie wyższy niż w stalach konwencjonalnych.
Właściwości fizyczne stali TPM23 PRIME (1.3344) (zależne od temperatury)
| Temperatura °C (°F) | Gęstość [kg/m³] | Moduł E [N/mm²] | Przewodność cieplna [W/m·K] | Rozszerzalność liniowa [10⁻⁶/K] |
|---|---|---|---|---|
| 20°C (68°F) | 7800 | 225 000 | 25 | 12.0 |
| 400°C (752°F) | 7770 | 207 000 | 29 | 12.2 |
| 600°C (1112°F) | 7700 | 183 000 | 27 | 12.6 |
Obróbka cieplna stali TPM23 PRIME (ASP2023)
Wyżarzanie zmiękczające (Soft Annealing)
| Parametr | Wartość wg TDS |
|---|---|
| Temperatura | 850–900°C (1562–1652°F) |
| Czas | 1 h + 1 h / 25 mm grubości |
| Chłodzenie | Powolne w piecu 10–20°C/h |
| Atmosfera | Redukująca (zapobieganie odwęgleniu) |
| Stan po obróbce | Wyżarzony |
Usuwanie naprężeń (Stress Relieving)
| Parametr | Wartość wg TDS |
|---|---|
| Temperatura | 650°C (1202°F) |
| Czas | Minimum 2 h |
| Chłodzenie | Powolne w piecu do 450°C (842°F) |
| Zastosowanie | Po obróbce mechanicznej |
Podgrzewanie wstępne (Preheating)
| Etap | Temperatura | Czas |
|---|---|---|
| I stopień | 400°C (752°F) | 30 s/mm grubości |
| II stopień | 850°C (1562°F) | 30 s/mm grubości |
| III stopień | 1050°C (1922°F) | 30 s / mm grubości |
| Liczba etapów | 3 (zalecane) |
Austenityzowanie (Austenitization)
| Parametr | Wartość |
|---|---|
| Zalecana temperatura | 1140–1150°C (2084–2102°F) |
| Czas wygrzewania | 30 min / cal grubości po osiągnięciu temperatury |
| Uwagi | Unikać zbyt długiego wygrzewania (ryzyko rozrostu ziarna) |
Hartowanie (Quenching)
| Parametr | Wartość |
|---|---|
| Medium | Olej 80°C (176°F) |
| Alternatywa | Próżnia (>6 bar) |
| Alternatywa | Kąpiel solna 500–550°C (932–1022°F) |
| Zalecenie | Olej lub sól dla uzyskania dobrej udarności |
Odpuszczanie (Tempering)
| Parametr | Wartość |
|---|---|
| Liczba cykli | Podwójne (zalecane potrójne) |
| Chłodzenie między cyklami | Do <100°C (212°F) |
| Minimalny czas jednego cyklu | 1 h + 1 h / 25 mm grubości |
| Typowe temperatury | 520–560°C (968–1040°F) |
| Cel | Redukcja austenitu szczątkowego, stabilność narzędzia |
Sub-zero / kriogenika
| Parametr | Wartość wg TDS |
|---|---|
| Zakres temperatur | –70 do –190°C (–94 do –310°F) |
| Czas | 1 h / 25 mm grubości |
| Cel | Stabilność wymiarowa, wzrost odporności na zużycie |
| Status | Opcjonalna |
| Efekt –70 do –120°C | Pełna transformacja austenitu |
| Efekt –135 do –190°C | Dodatkowe wydzielanie ultradrobnych węglików |
Twardość po odpuszczaniu (wg krzywej TDS)
| Temperatura odpuszczania | Twardość |
|---|---|
| 520°C (968°F) | 63–68 HRC |
| 550°C (1022°F) | 63–65 HRC |
| 560°C (1040°F) | 62–64 HRC |
Stan dostawy i twardość
| Parametr | Wartość |
|---|---|
| Stan dostawy | Wyżarzony |
| Twardość w stanie dostawy | ≤ 270 HB |
Obróbki powierzchniowe stali TPM23 PRIME (PM SKH53)
Toczenie – stan wyżarzony
| Narzędzie | Prędkość skrawania [m/min] | Posuw [mm/obr] | Głębokość skrawania [mm] |
|---|---|---|---|
| Węglik – zgrubnie | 110–140 | 0,35 | 2–3 |
| Węglik – półwykańczanie | 165–200 | 0,15 | 1–1,5 |
| HSS | 15 | 0,10–0,20 | 0,5–2,0 |
Frezowanie (planowanie) – stan wyżarzony
| Rodzaj narzędzia | Operacja | Prędkość skrawania [m/min] | Posuw [mm/zęb] | Głębokość skrawania [mm] |
|---|---|---|---|---|
| Węglik | Zgrubna | 110–130 | 0,35 | 2–3 |
| Węglik | Półwykańczająca | 125–160 | 0,15 | 1–1,5 |
| Narzędzie monolityczne | Wykańczająca | 40–50 | 0,01–0,10 | 0,01–0,10 |
Wiercenie – stan wyżarzony (HSS)
| Średnica wiertła [mm] | Prędkość skrawania [m/min] | Posuw [mm/obr] |
|---|---|---|
| < 5 | 11 | 0,07 |
| 5–10 | 11 | 0,15 |
| 10–15 | 11 | 0,22 |
| 15–20 | 11 | 0,30 |
Wiercenie – stan wyżarzony (węglik)
| Narzędzie | Prędkość skrawania [m/min] | Posuw [mm/obr] | Głębokość skrawania [mm] |
|---|---|---|---|
| Wiertło węglikowe | 130 | 0,10 | brak danych w karcie technologicznej |
| Wiertło węglikowe | 70 | 0,20 | brak danych w karcie technologicznej |
Szlifowanie – stan ulepszony cieplnie
| Parametr | Zalecenie wg TDS |
|---|---|
| Typ ściernicy | Korund (Al₂O₃), spoiwo ceramiczne |
| Twardość ściernicy | Miękka (G – do szlifowania płaszczyzn, K – do cylindrycznego) |
| Chłodzenie | Intensywne, wymagane |
| Uwagi technologiczne | Unikać przegrzania powierzchni |
Obróbka EDM (elektroerozyjna)
| Parametr | Zalecenie |
|---|---|
| Metoda | Drutowa lub wgłębna |
| Gęstość prądu | Niska |
| Częstotliwość | Wysoka |
| Wymagania po EDM | Odprężanie 25°C poniżej ostatniego odpuszczania |
| Dodatkowe czynności | Całkowite usunięcie warstwy białej przez polerowanie |
Powłoki PVD / CVD
| Rodzaj powłoki | Warunek technologiczny |
|---|---|
| PVD | Temperatura procesu min. 30°C poniżej ostatniego odpuszczania |
| CVD | Temperatura procesu min. 30°C poniżej ostatniego odpuszczania |
Spawanie
| Parametr | Informacja |
|---|---|
| Spawalność | brak danych w karcie technologicznej |
Azotowanie
| Parametr | Wartość / zalecenie |
|---|---|
| Możliwość azotowania | Tak |
| Temperatura procesu | ≤ 20°C poniżej ostatniej temperatury odpuszczania |
| Wpływ na właściwości | Brak pogorszenia właściwości mechanicznych (wg TDS) |
Zastosowania stali TPM23 PRIME (CW6Mo5Cr4V3)
TPM23 PRIME znajduje zastosowanie w:
- narzędziach skrawających,
- narzędziach do cięcia i wykrawania,
- matrycach i stemplach,
- rolkach do obróbki na zimno,
- elementach maszyn wymagających wysokiej stabilności i udarności.
Rozwiązujemy problem techniczny
Problem: Ciągłe pękanie i wykruszanie się narzędzi przy obróbce twardych materiałów?
Standardowe stale narzędziowe (nawet te klasy ESR) posiadają węgliki o wielkości do 30-50 µm, które przy dużych obciążeniach stają się zarzewiem pęknięć. Stal TPM23 PRIME (ASP2023) rozwiązuje ten problem dzięki technologii proszkowej, która redukuje rozmiar węglików do zaledwie 2 µm i zapewnia ich idealnie równomierne rozłożenie. Dzięki temu narzędzia takie jak stemple czy noże do cięcia na zimno wykazują niespotykaną udarność (odporność na pękanie) przy jednoczesnym zachowaniu twardości roboczej do 66 HRC. Przejście na TPM23 PRIME pozwala na radykalne wydłużenie czasu pracy narzędzia i uniknięcie kosztownych awarii na linii produkcyjnej.
FAQ — TPM23 PRIME (EN ISO PM HS 6-5-3 / X130WMoCrV6-5-4-3, DIN (Werkstoffnummer) 1.3344 / 1.3395, AISI PM M3-2, ASP2023)
TPM23 PRIME (ASP2023) jest stalą szybkotnącą wytwarzaną metodą metalurgii proszków (PM HSS).
TPM23 PRIME jest przeznaczona do narzędzi skrawających oraz narzędzi do pracy na zimno.
TPM23 PRIME jest dostarczana w stanie wyżarzonym.
Twardość TPM23 PRIME w stanie dostawy wynosi maksymalnie 270 HB.
TPM23 PRIME (AISI PM M3-2) wymaga obróbki cieplnej przed użyciem.
Zakres rozmiarów narzędzi dla TPM23 PRIME nie jest określony w karcie technologicznej.
Odporność korozyjna TPM23 PRIME nie jest określona w karcie technologicznej.
Odporność środowiskowa TPM23 PRIME nie jest określona w karcie technologicznej.
Mikrostruktura TPM23 PRIME jest drobna i jednorodna.
W mikrostrukturze TPM23 PRIME nie występują pasmowości ani wydzielenia węglików.
Pierwiastki poprawiające skrawalność TPM23 PRIME nie są wskazane w karcie technologicznej.
Skrawalność TPM23 PRIME w stanie wyżarzonym jest określona jako dobra.
TPM23 PRIME wykazuje dobrą odporność na zużycie.
Kluczowe właściwości TPM23 PRIME to bardzo dobra udarność i dobra odporność na zużycie.
Spawalność TPM23 PRIME nie jest określona w karcie technologicznej.
TPM23 PRIME nadaje się do obróbki EDM.
Po EDM TPM23 PRIME wymagane jest odprężanie oraz usunięcie warstwy białej.
Polerowalność TPM23 PRIME nie jest określona w karcie technologicznej.
Zdolność TPM23 PRIME do teksturowania chemicznego nie jest określona w karcie technologicznej.
Zdolność TPM23 PRIME do teksturowania laserowego nie jest określona w karcie technologicznej.
TPM23 PRIME może być azotowana.
Temperatura azotowania TPM23 PRIME musi być co najmniej 20°C niższa od ostatniego odpuszczania.
Niezalecany zakres odpuszczania TPM23 PRIME nie jest określony w karcie technologicznej.
Przyczyny niezalecanego zakresu odpuszczania TPM23 PRIME nie są określone w karcie technologicznej.
Odpuszczanie w dolnym zakresie temperatur zwiększa odporność na zużycie TPM23 PRIME.
Odpuszczanie w górnym zakresie temperatur zwiększa udarność TPM23 PRIME.
TPM23 PRIME jest oznaczana wg EN ISO PM HS 6-5-3 / X130WMoCrV6-5-4-3, DIN 1.3344 / 1.3395, AISI PM M3-2, JIS PM SKH53 oraz GB CW6Mo5Cr4V3.
Odpowiednik PN dla TPM23 PRIME nie jest podany w karcie technologicznej.
Najpopularniejsza nazwa dla stali TPM23 PRIME to ASP2023.
Tak, TPM23 PRIME to odpowiednik stali ASP2023. Oba gatunki są wytwarzane metodą metalurgii proszków (PM HSS), mają zbliżony skład chemiczny (1.3344 PM) i oferują identyczne właściwości użytkowe, takie jak wysoka udarność i odporność na ścieranie.
Technologia HIP (Hot Isostatic Pressing) stosowana w produkcji TPM23 PRIME gwarantuje całkowity brak porowatości i 100% gęstości materiału. Skutkuje to izotropowymi właściwościami mechanicznymi (identyczna wytrzymałość w każdym kierunku), co jest niemożliwe do uzyskania w tradycyjnych procesach odlewniczych.
Tak, oferujemy pręty okrągłe (od fi 8,4 mm do fi 302 mm) oraz bloki docięte pod wymiar klienta. Realizujemy wysyłki międzynarodowe i nie stosujemy minimalnych ilości zamówienia.
IK STAL oferuje TPM23 PRIME jako materiał alternatywny dla ASP 2023 w postaci prętów, kostek i formatek ciętych na wymiar.
